508高频直缝焊管机组技术性能
一、机组功能:
该机组引进国外的先进技术,全线采用德国西门子(SIEMENS)PLC自动控制,自动化程度高,在国内外同行业中处于先进水平。生产线的开卷、剪切对焊机、螺旋活套储料机采用自动控制,效率高、储料量大。可生产符合GB/T3091、GB/T 13793、GB/T9711、ASTM A53、API SPEC 5L、API SPEC 5CT及相关同类产品的其它国内外标准和更高的标准的钢管。
二、技术性能参数:
1、原料:纵剪后的热轧带钢卷。
2、钢卷外径:Ф1200mm—Ф2300
3、钢卷内径:Ф510mm, Ф610mm, Ф760mm
4、钢卷宽度:600—1700mm
5、材质:B ~ X65(API 5L) 、 J55、 Q235~Q460
6、最大钢卷重量:30T
7、成品规格:Ф219.1, Ф244.5, Ф273.1, Ф312, Ф323.9, Ф339.7, Ф355.6,Ф377, Ф406,Ф426, Ф445, Ф457, Ф480,Ф508
8、壁厚:5.~13mm(壁厚为13mm时,材质≤Q235)
9、长度:6~12.8mm
10、最大水压压力:25MPa
11、焊接与焊缝退火
焊接方式:高频感应加热挤压成型
焊接功率:固态高频,1200KW
焊接速度:10~30m/min
焊缝退火:中频感应加热Ф508
12、中频设备功率:3台600KW
13、年产量:12万吨
14、机组配电容量:4450KVA
15、空气压缩机:10立方米/分1台,13.3立方米/分1台,9.1立方米/分1台。压力0.8MPa

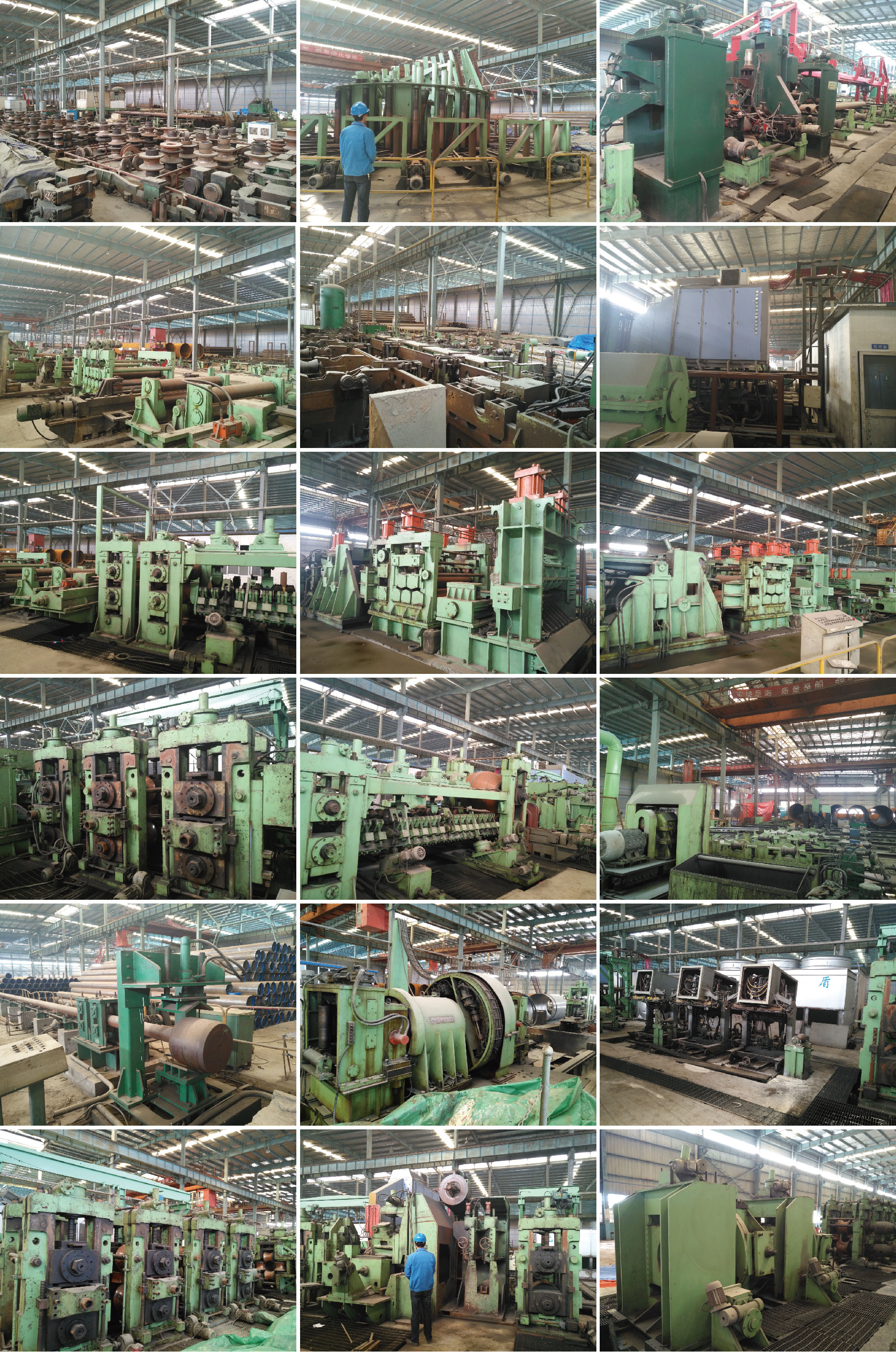

三:主要生产设备
序号 | 设 备 名 称 | 设备能力 | 数量 | 生产厂家 |
1 | 开卷机 | 板宽(max):1700mm 钢卷重量(max):30T | 1 | 大连富地 |
2 | 送料 矫平机 | 板宽(max):1700mm 厚度(max): 13mm | 1 | 大连富地 |
3 | 切头机 | 板宽(max): 1700mm 厚度:5~13mm 最大剪切力:10000KN | 1 | 大连富地 |
4 | 剪切 对焊机 | 板宽(max): 1700mm 厚度:5~13mm 生产速度(max): 1m/min | 2 | 大连富地 |
5 | 螺旋活套 | 板宽(max):1700mm 厚度(max): 13mm | 1 | 大连富地 |
6 | 成型机 | 管径范围:Φ219~Φ508mm 板宽(max):1700mm 厚度(max): 13mm 速度(max):30m/min | 1 | 大连富地 |
7 | 焊机 | 管径范围:Φ219~Φ508mm 焊机容量:1200KW 频率:200KHZ | 1 | 保定四方三伊电气有限公司 |
8 | 焊缝 退火设备 | 功率: 600KW×3 频率:1000HZ 加热温度:Max 950℃ | 2 | 重庆恒锐 |
9 | 定径机组 | 管径范围:Φ219~Φ508mm 电机功率:AC110KW×4 速度(max):30m/min | 1 | 大连富地 |
10 | 飞锯机 | 管径范围:Φ219~Φ508mm 壁厚:5~13mm 生产速度(max):10~30m/min | 1 | 沈阳理工大学 |
11 | 平头 倒棱机 | 管径范围:Φ219~Φ508mm 长度范围:6~12.8m 壁厚(max):13mm, 生产速度:2分钟/支 | 2 | 大连富地 |
12 | 涂油机 | 管径范围:Φ219~Φ508mm长度(max): 12.8m | 1 | 自制 |
13 | 通径机 | 管径范围:Φ219~Φ508mm长度(max): 12.8m | 1 | 自制 |
13 | 喷标 | 自动喷标、16点 | 2 | 厦门 |
四、工艺流程:
开卷 →矫平→剪切对焊→卧式螺旋活套储料→立辊对中→刨边→成型→高频焊接→清除内外毛刺→焊缝中频处理→空冷→水冷→定径→矫直→切断→尺寸与外观初检→平头倒棱→水压试验机→离线超声波探伤→成品检验→喷标→涂油→风干。
